前言
在“動力+儲能”雙驅動的戰略布局下，鋰電池生產線設計產能不斷提升，電解液在注液段的消耗量迅速增長。而電解液作為一種甲類物質，其所含有的易燃溶劑占有較大比重，且大部分易燃溶劑的閉杯閃點較低，這種特殊的化學特性給全自動注液機電解液集中供料系統帶來了極大的挑戰。
一、行業痛點
材料易燃易爆
材料具有腐蝕性
溫度影響材料特性
批次回收和殘留問題
二、解決方案
廣東智子針對電解液的材料特性、工藝特點，創新推出全自動注液機電解液集中供料系統，完美兼顧安全和效率，系統包括以下功能模塊：
1、動力系統
電解液由鋰鹽、添加劑和溶劑組成，其中溶劑有2/3為易燃成分。從爆炸極限數據來看，除DMC之外，空氣中的溶劑蒸汽體積比達到2%左右即能引發爆炸。
整套系統采用惰性氣體為動力源，電解液庫房內的電解液以惰性氣體打壓的方式，經供液管路輸送至自動注液機內，且電解液桶出料和注液機進料均采取液下出料和液下進料的方式。為避免理論偏差，惰性氣體的壓力除了需要根據噸桶的耐壓參數，樓層高度等數據進行理論計算之外，還需經過實驗驗證再進行產線設計。

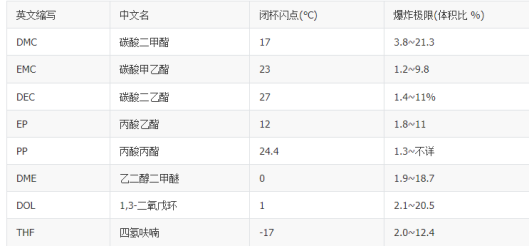

（易燃溶劑的閃點和爆炸極限）
2、管道輸送系統
由于電解液在高溫條件下易因揮發而導致濃度不均，在低溫條件下則會因粘度升高而影響流動性。因此，系統需要精確控制運輸過程中的溫度，使之保持穩定狀態，并根據實際工況選用合適的保冷方式。
目前，市場上最成熟最常見的溶質鋰鹽便是六氟磷酸鋰（LiPF6），而該種鋰鹽具有較強的腐蝕性和毒性，容易對人體健康造成不同程度的損害。這要求我們在電解液輸送過程中，需要提前做好防腐蝕、防泄漏及防接觸措施，并制定好泄漏后的收集處理方案。
在進行輸送產線設計時，我司采用多層管道及一備一用管路設計，管道內層選用聚氯乙烯（PVC）、聚丙烯（PP）、聚四氟乙烯（PTFE）、乙烯-四氟乙烯共聚物（ETFE）等耐腐蝕材料。在管道最外層則使用不銹鋼管全程焊接，起到防泄漏及保護內管的作用。在結合電解液不同溫度的粘度參數、電解液噸桶的耐壓參數、管道材質及管徑的計算參數等方面的基礎上，使用綜合物料實驗室的裝置進行測試驗證。

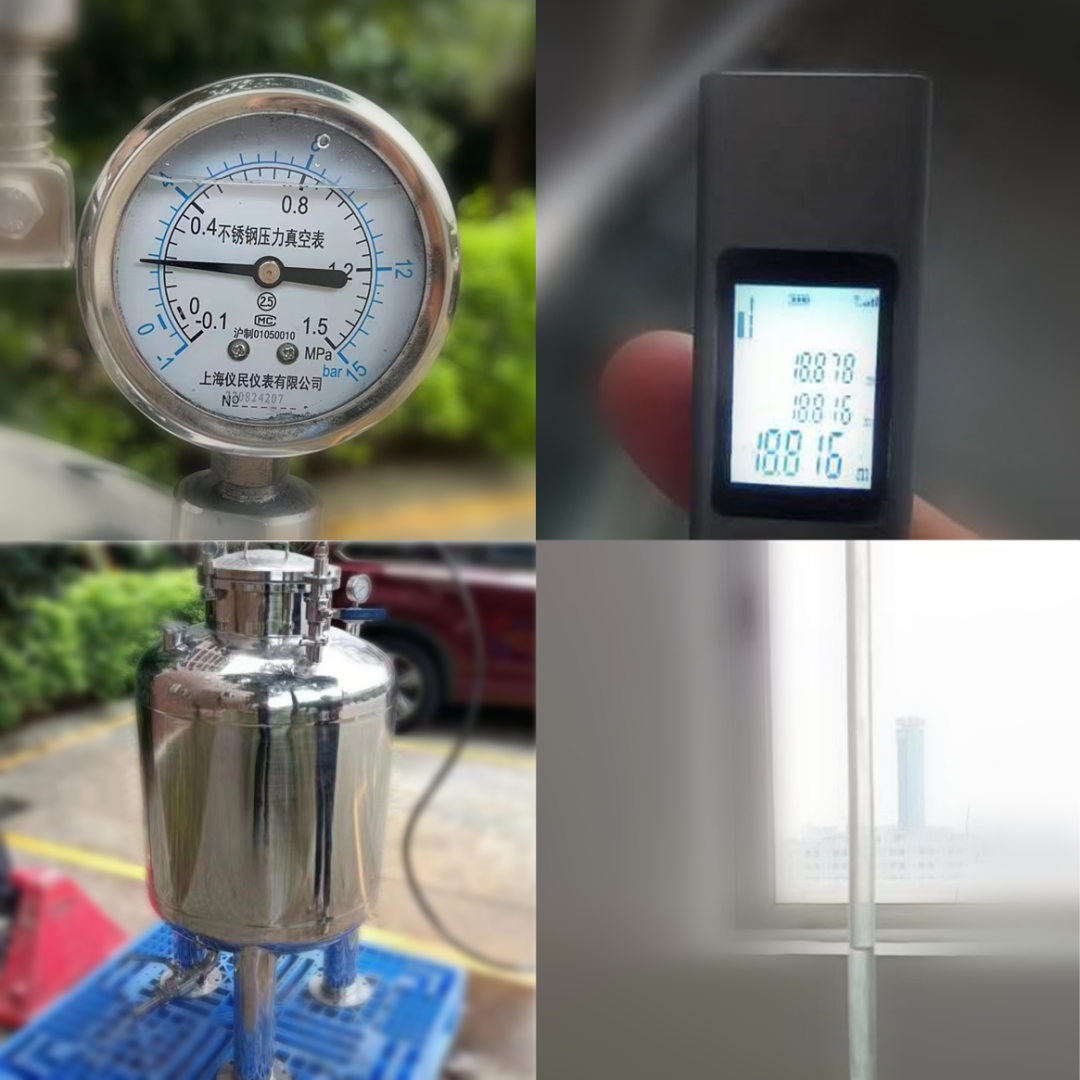

（實驗驗證有效規避生產風險）
3、管道清洗系統
為實現系統的高效循環使用，作業員在每次使用系統完畢后，需要對電解液桶及電解液輸送管道進行清洗，以降低電解液桶或輸送管道的雜質含量，防止因批次殘留而對下一批電解液的品質產生影響。而電解液的清洗方式主要分為液體清洗和氣吹，且清洗介質不可為水和空氣，整個清洗管路的設計則視具體要求和工藝而定。
（典型的全自動注液機電解液集中供料系統設計案例）
4、中控系統
系統所配有的PLC控制系統，具備生產數據實時采集、產品質量追溯、故障預警、多級密碼管理等功能。通過氣源壓力傳感器及地秤計量數據，系統能夠?qū)Χ栊詺怏w進行穩壓、調壓及泄壓控制，并及時發出補料預警。
采用溫度檢測儀實時監控管道溫度變化，并在溫度異常時報警關停。同時，注液機儲罐的液位信號能夠在液位過低時，自動完成電解液及清洗溶劑的補充。在噸桶對接及注液車間均配置觸摸屏，便于遠程操作，提升系統的整體輸送效率。
5、數字孿生系統
為驗證產線方案設計在工藝上的合理性和可操作性，我司采用三維可視化建模技術對設計的產線進行1：1逼真三維再現，保證方案設計的真實性、準確性和完整性。

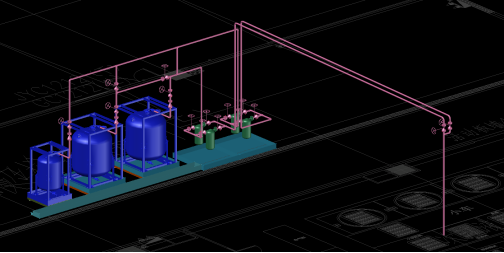

（全自動注液機電解液集中供料系統的部分三維模擬）
三、系統價值
自動化程度高，助力產能最大化
系統性設計，確保安全運行
精確控制，把握產品品質
閉環的自動控制，減少人工干預
廣東智子作為一家物料處理技術服務公司，基于對材料特性及生產工藝的深入研究，為客戶提供專業的EPC智能化、數字化物料處理系統解決方案。
